 DJI 아바타(DJI Avata) 드론 조종방법/DJI FPV 조종기 2 조작방법

조종기 키의 명칭을 알아보자.

드론 조종기의 키에는 각각 명칭이 있습니다. 그리고 그 명칭에 따라 담당하는 비행명칭들이 있습니다.
DJI FPV 조종기 키의 명칭
DJI FPV 조종기 키의 명칭
위 사진 처럼 조종기의 키에는 4가지 종류가 있습니다.


1. 스로틀(Throttle) - 스로틀(Throttle)

조종기의 스로틀을 위로 올리면 드론의 모터의 속도가 올라가면서 드론은 상승하게 됩니다. 반대로 스로틀을 내리면 모터의 속도가 줄어들어 중력의 영향으로 드론이 하강하게 됩니다.
즉 드론이 상승과 하강을 하는 것이 스로틀(Throttle)입니다.

2. 러더(Ruder) - 요(Yaw)

조종기의 러더를 왼쪽으로 움직이면 드론은 왼쪽으로 회전합니다. 반대로 오른쪽으로 움직인다면 드론은 오른쪽으로 회전합니다. 즉 드론이 좌우로 회전하는 비행이 요(Yaw)입니다.

3. 엘리베이터(Elevator) - 피치(Pitch)

조종기의 엘리베이터를 위로 올리면 드론은 앞으로 기울어지면서 전진을 합니다 반대로 엘리베이터를 아래로 내리면 드론은 뒤로 기울어지면서 후진을 하게 됩니다. 드론이 전진과 후진을 할 때 기울어진 기체의 각도를 피치(Pitch)라고 합니다.

4. 에일러론(Aileron) - 롤(Roll)

조종기의 에일러론은 드론의 비행 롤을 담당합니다. 조종기의 에일러론을 왼쪽으로 움직이면 드론은 왼쪽으로 기울어지면서 왼쪽으로 수평 이동합니다. 반대로 오른쪽으로 움직이면 드론은 오른쪽으로 기울어지면서 오른쪽으로 수평 이동합니다. 즉 드론이 좌우로 수평으로 이동하는 비행이 롤(Roll) 입니다.

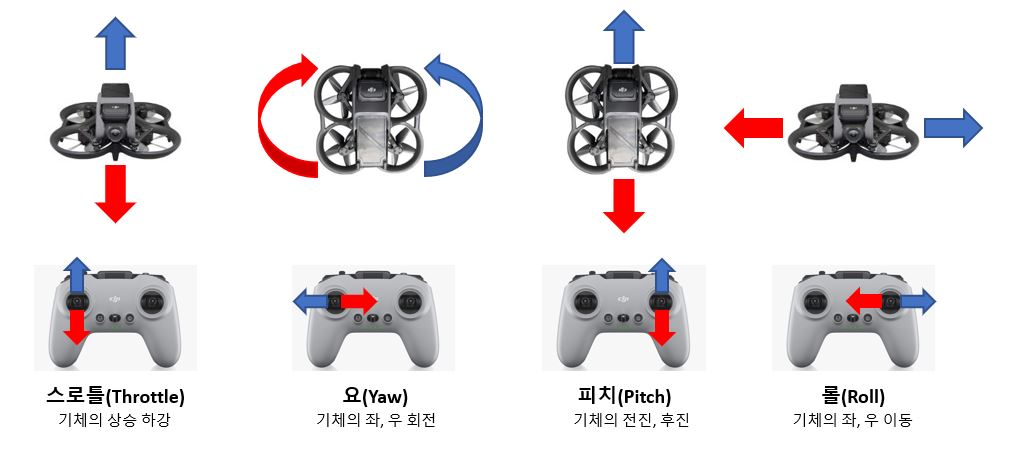

조종기 조작과 드론의 비행
조종기 조작과 드론의 비행

728x90

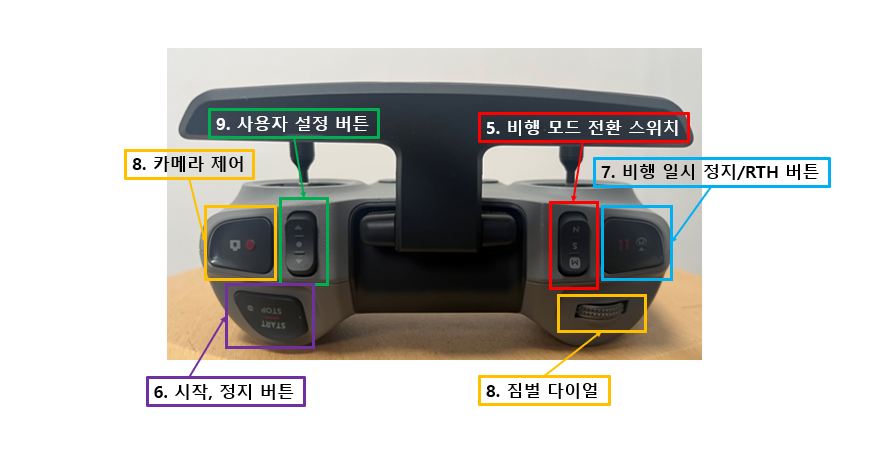

DJI FPV 조종기2 스위치 명칭
DJI FPV 조종기2 스위치 명칭

5. 비행 모드 전환 스위치

스위치를 전환하여 원하는 모드로 변경이 가능합니다.

N : 일반 모드

S : 스포츠 모드

M : 수동 모드

일반 모드는 드론의 속도가 제한되어 드론의 속도가 많이 느려집니다. 이쁘고 부드러운 영상을 촬영할 때는 일반 모드를 사용하는 것이 좋은 것 같고 조작에 익숙하지 않으신 분들이 조금은 더 편하게 조종할 수 있는 것 같습니다. 속도 감 있고 스포티한 느낌의 영상은 스포츠 모드로 즐기시는 것이 좋은 것 같습니다.(모두 저의 주관적인 느낌입니다.)



6. 시작, 정지 버튼

시작, 정지 버튼
시작, 정지 버튼

수동 모드를 사용하는 경우에는 두 번 눌러 모터 가동을 시작하거나 중지할 수 있습니다.

일반이나 스포츠 모드에서는 배터리 부족 RTH( 리턴투 홈) 기능을 한번 눌러서 취소하는 버튼입니다.



7. 비행 일시 정지/ RTH 버튼

비행 일시 정지/ RTH 버튼
비행 일시 정지/ RTH 버튼

일반 모드와 스포츠 모드에서 버튼을 한번 누르면 드론이 비행을 정지하고 제자리에서 호버링을 합니다.

수동 모드의 경우 드론이 비행을 정지하고 제자리에서 호버링을 하고 자동으로 일반 모드로 변경됩니다.

버튼을 RTH을 시작했다는 신호음이 들릴 때까지 누르고 있으면 드론이 RTH을 실시합니다. RTH 실행 중 다시 한번 버튼을 RTH 기능이 중지되고 다시 드론을 조종할 수 있습니다.



8. 카메라 제어와 짐벌 다이얼

카메라 제어와 짐벌 다이얼
카메라 제어와 짐벌 다이얼

녹화 버튼을 길게 누르면 동영상 모드와 사진 모드로 변경이 가능합니다. 한번 누르면 카메라를 찍거나 동영상 녹화를 시작하고 중지합니다.

짐벌 다이얼을 왼쪽과 오른쪽으로 돌려 카메라의 틸팅 각도를 조절합니다.



9. 사용자 설정 버튼

사용자 설정 버튼
사용자 설정 버튼

C1, C2 버튼은 고글에서 설정이 가능합니다. 설정 가능한 설정은 짐벌 내리기, 올리기, 중앙으로 이동, 거북이 모드( 기체 뒤집기), ESC 신호음 활성화, 비활성화 이렇게 있습니다.

ESC 신호음이란 조종중 드론이 추락하여 찾으러 가야 하는 경우 드론에서 신호음을 활성화해서 소리가 들리게 하는 기능입니다.
